キオクシアがAI関連で名前を聞くようになりました。ただ「AIで需要が伸びる」だけでは、なぜこの会社なのかが分かりません。この記事では、332層の第10世代BiCS FLASH、CBAという貼り合わせ技術、そして1,000万IOPSのSSDまで、公式発表をもとに一つずつ整理します。そのうえで、この技術が競合3社に対してどこまで差になるのかを考えます。
この記事の結論(30秒)
- キオクシアの強みは「積む技術」ではなく「貼り合わせる技術」。CBAという方式で、メモリと回路を別々に作って接合します。
- 第10世代BiCS FLASHは332層。ビット密度が第8世代比で59%、読出時の電力効率が30%改善しました(2026年7月3日サンプル出荷開始)。
- 置き場所が変わった。NVIDIAのCMXという設計思想により、SSDがGPUの「作業机の引き出し」として使われ始めています。
- 1,000万IOPSのGP1シリーズを開発中。将来は1億IOPSを視野に入れた設計です(2026年8月4日発表)。
- ただし差は「技術」より「量産の順番」で決まります。ここが崩れると前提が変わります。
この記事のきっかけは、もふもふ不動産さんの解説動画です
キオクシアの技術をここまで噛み砕いて説明している日本語の情報は、そう多くありません。この記事を書くきっかけになったのは、YouTubeチャンネル「もふもふ不動産」さんの解説動画です。
▶ 参考動画:もふもふ不動産
https://youtube.com/watch?v=xwaMkeQMyJk
もふもふ不動産さんの解説で良いと感じたのは、「株価がどうなるか」ではなく「その会社が何を作っているか」から入っている点です。メモリの種類の違い、微細化が限界を迎えた理由、なぜ積み上げる方式に変わったのか——という順番で説明されるため、技術の話が投資判断の材料としてつながって聞こえます。
NANDフラッシュの弱点は速度が遅いこと。これを克服して「高速・大容量・低価格」を実現することで、AI処理に組み込める製品になった——という趣旨の解説がされています。
出典:もふもふ不動産(YouTube)https://youtube.com/watch?v=xwaMkeQMyJk
この記事は動画の内容をそのまま書き写したものではありません。動画で示された論点を出発点に、キオクシアの公式発表と各社のプレスリリースで一つずつ数字を取り直し、そのうえで独自の考察を加えたものです。動画そのものの情報量は記事よりずっと多いので、興味を持たれた方はぜひ元の動画をご覧ください。
まず整理:HBM・DRAM・SSDは役割がまったく違う

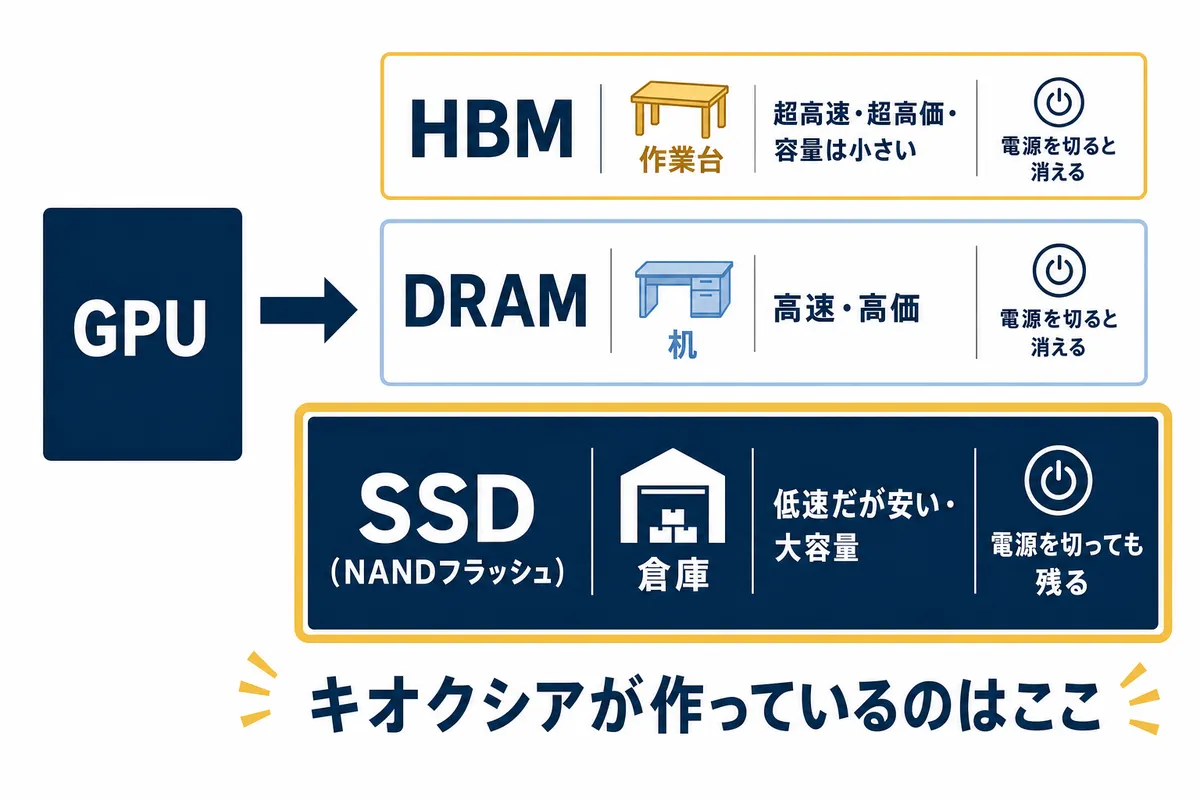

キオクシアの位置を理解するには、AIサーバーの中でメモリがどう分かれているかを先に押さえる必要があります。
| 種類 | 役割 | 速度と価格 | 電源を切ると |
|---|---|---|---|
| HBM | GPUに直結する作業台 | 超高速・超高価 | 消える |
| DRAM | CPUとやり取りする机 | 高速・高価 | 消える |
| SSD(NANDフラッシュ) | しまっておく倉庫 | 相対的に低速・安価 | 残る |

キオクシアが手掛けるのは一番下のSSDです。ここがこれまで「AIの主役ではない」と見られてきた理由でもあります。作業台が速ければ速いほど良いのがAIの世界で、倉庫は脇役だったからです。
🔑 ここ数年で前提が変わりました。AIモデルが扱うデータが大きくなりすぎて、高価なHBMだけでは容量が足りなくなったのです。倉庫を速くして作業台の隣に置く、という発想が現実的になりました。キオクシアが注目されているのは、この「置き場所の変更」が起きたからです。
300層超えの世界|3次元フラッシュメモリの仕組み

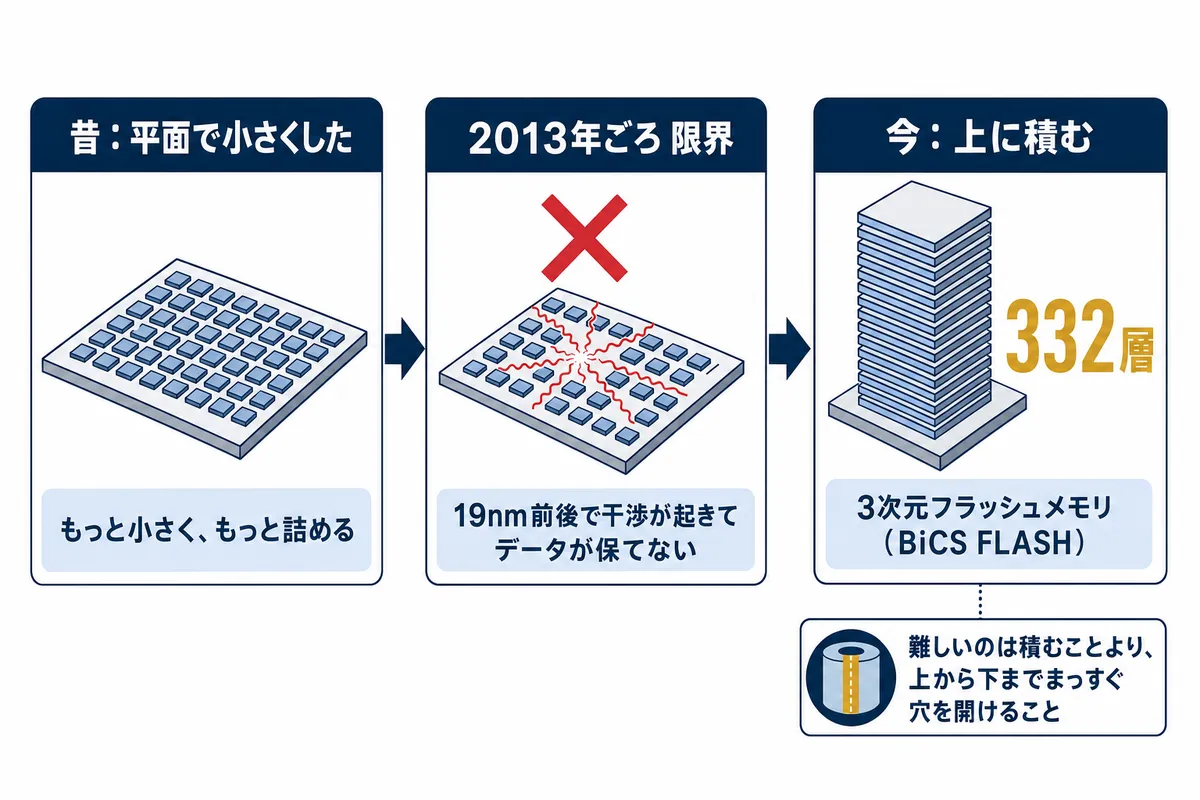

かつてメモリは、平面上の記憶素子を小さくすることで容量を増やしていました。しかし19nm前後まで小さくしたあたり(2013年ごろ)で限界を迎えます。理由は単純で、近づけすぎると隣同士の電子が干渉し、データが保てなくなるからです。
そこで方向が変わりました。平面で小さくするのをやめ、上に積み上げる方式へ移ります。これが3次元フラッシュメモリ(キオクシアの製品名がBiCS FLASH)です。

積層数は16層前後から始まり、48層、64層、96層と増え、いまは300層を超える世代に入っています。ビルにたとえるなら300階建てです。
ただし、積むのは簡単ではありません。もふもふ不動産さんの動画では、直径30cmのウェハに対して2.2兆個もの穴を、まっすぐ開ける必要があるという説明がされています。穴の直径は100nm前後、そこに数nm単位の膜を制御して形成します。積層数が増えるほど、穴は深く、まっすぐでなければならなくなります。「積む」より「まっすぐ深く開ける」ほうが難所だということです。
キオクシアの本丸は「CBA」|他社と何が違うのか
ここがこの記事でいちばん大事な部分です。

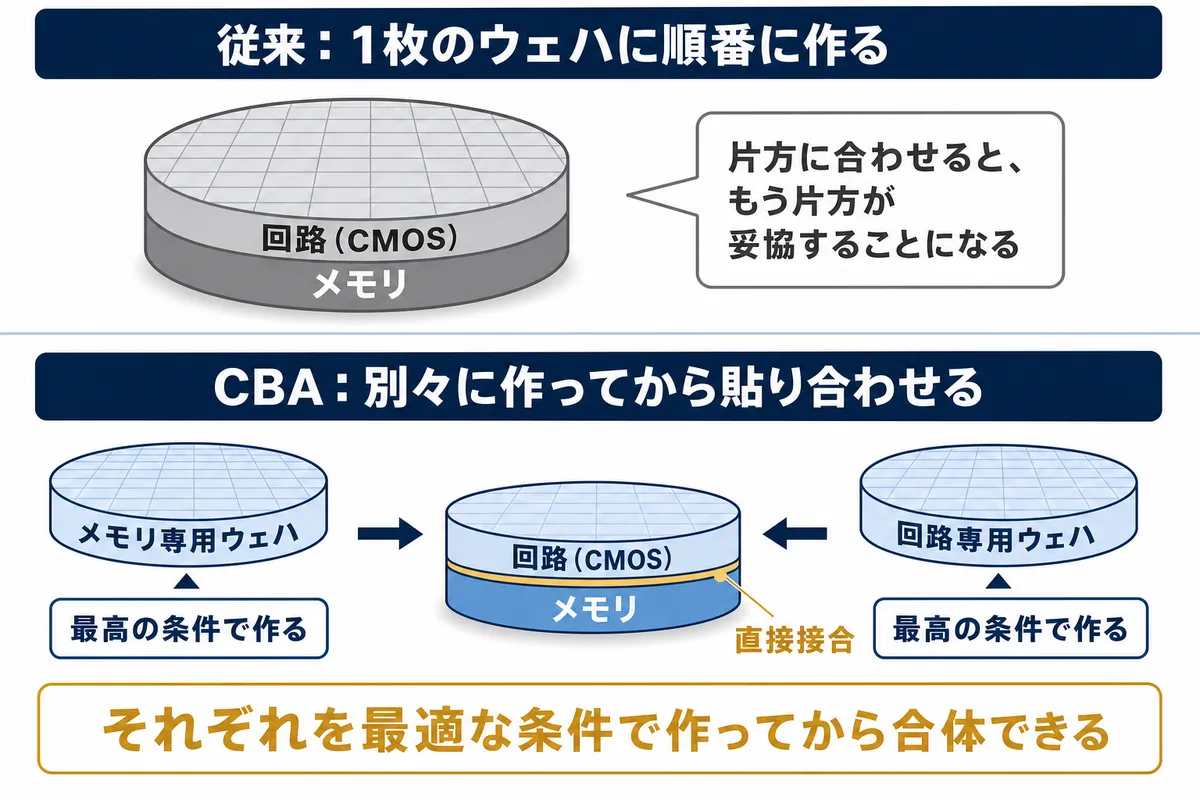

CBA(CMOS directly Bonded to Array)は、データを貯めるメモリ部分と、それを読み書きする回路(CMOS)部分を別々のウェハで作ってから、直接貼り合わせる技術です。キオクシアは第8世代BiCS FLASHからこの方式を採用しています。
なぜ別々に作ると良いのか。メモリと回路では、最適な作り方(温度・材料・工程)が違います。同じウェハの上に順番に作ると、片方に合わせてもう片方が妥協することになります。別々に作れば、それぞれを最高の条件で仕上げてから合体させられる——というのがCBAの発想です。

効果は速度に出ます。第10世代のインターフェース速度は4.8Gbpsで、第8世代比で33%の向上です。回路側を思い切り作り込めるようになったぶん、読み書きの入口が広がったと考えると分かりやすいと思います。
もふもふ不動産さんの動画では、キオクシアがこの技術で他社より2〜3年先行しているという趣旨の説明がされています。ただしこれは動画内での言及であり、各社の内部進捗は外から正確には測れません。「先行しているとされる」程度に受け取るのが妥当だと考えます。
第10世代BiCS FLASH(332層)で何が変わったか
キオクシアは2026年7月3日、第10世代BiCS FLASHのサンプル出荷を開始したと発表しました。1Tビットの3ビット/セル(TLC)製品からのスタートです。

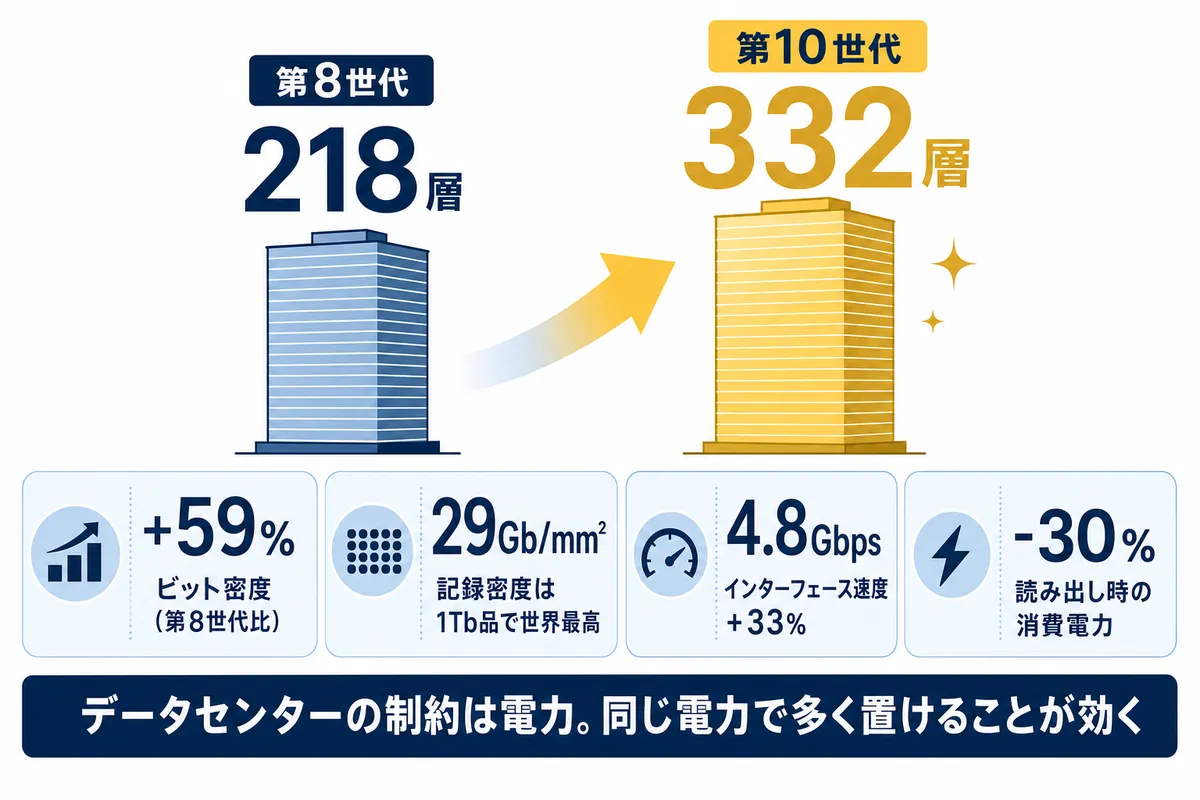

| 項目 | 第10世代の数字 | 意味 |
|---|---|---|
| 積層数 | 332層(第8世代は218層) | 同じ面積により多く詰められる |
| ビット密度 | 第8世代比 +59% | 1枚あたりの容量単価が下がる |
| 記録密度 | 29Gb/mm²(1Tb品で世界最高) | チップ面積が小さい=コスト有利 |
| インターフェース速度 | 4.8Gbps(+33%) | データの出し入れが速い |
| 電力効率 | 書込 18%/読出 30% 改善 | データセンターの電気代に直結 |

投資の観点で見たとき、地味に見えて重いのはいちばん下の電力効率だと考えています。いまデータセンターの最大の制約は電力です。同じ性能で消費電力が3割減るなら、それは性能向上と同じ価値を持ちます。「速い」より「同じ電力で多く置ける」ほうが、採用理由として強い局面に入っています。
PCIe 6.0対応「CM10シリーズ」|SSDの置き場所が変わった
2026年7月30日、キオクシアは第10世代BiCS FLASHを採用した初のPCIe 6.0対応エンタープライズSSD「CM10シリーズ」を発表しました。容量は1.60TBから61.44TBまで(フォームファクターにより異なります)。前世代のCM9と比べ、シーケンシャルリードで最大約92%、ランダムリードで最大約85%の性能向上としています。

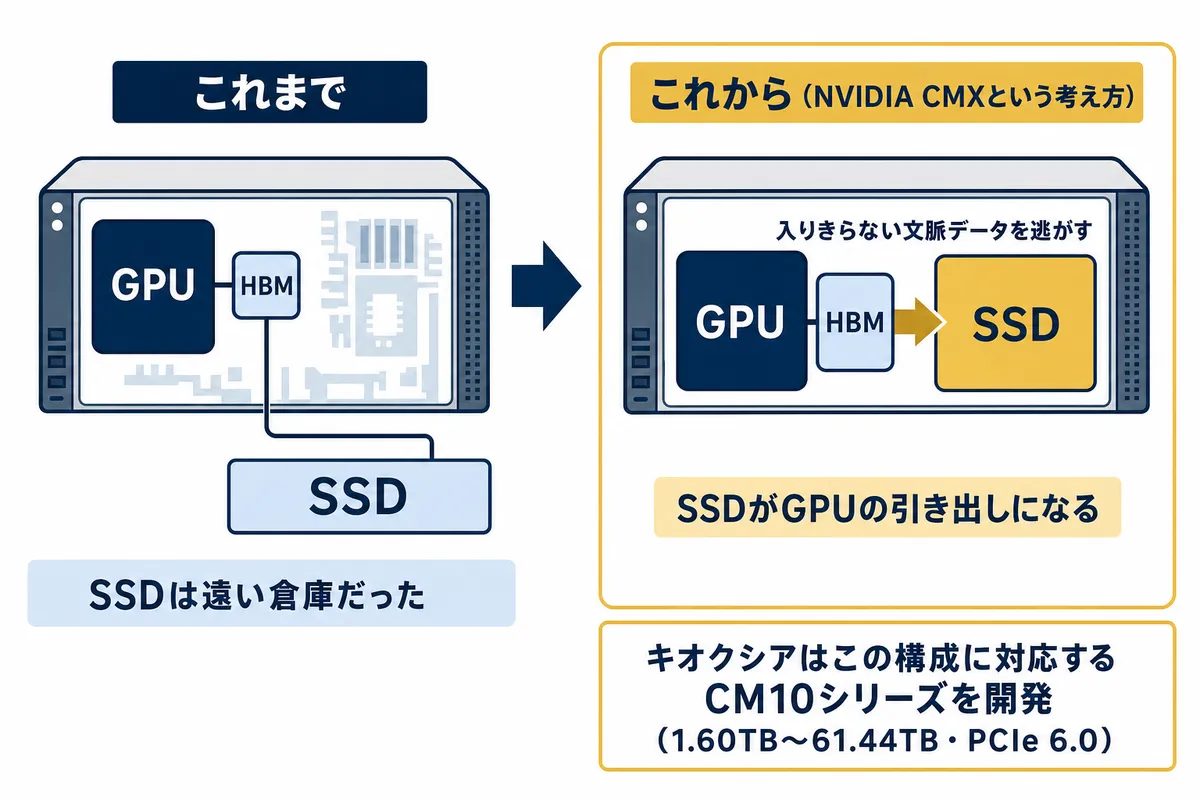

この製品で注目したいのは速度そのものより、キオクシアが公式資料で「NVIDIA CMXのようなアーキテクチャー」に言及している点です。
🔑 CMXはキオクシアの製品名ではなく、NVIDIA側が示したコンテキストメモリの設計思想です。AIが会話や文脈を保持するための巨大なデータを、高価なHBMではなくSSDに置く、という考え方を指します。ここでキオクシアが担うのは「対応する製品を出す側」です。SSDがAIインフラの構成部品として名指しされた——この位置づけの変化が本質だと考えています。

GPUに直結するHBMの容量には物理的な上限があります。そこに載りきらない文脈データを、隣の高速SSDに逃がす。この構造が定着すれば、SSDはAIサーバーの「あれば良いもの」から「無いと成立しないもの」に変わります。需要の性質が、周期的な入れ替え需要から構造的な増設需要へ移る可能性がある、というのがこの発表の意味だと見ています。
1,000万IOPSの「GP1シリーズ」|次は1億IOPS
2026年8月4日には、AI向けのSuper High IOPS SSD「KIOXIA GP1シリーズ」の開発が発表されました。

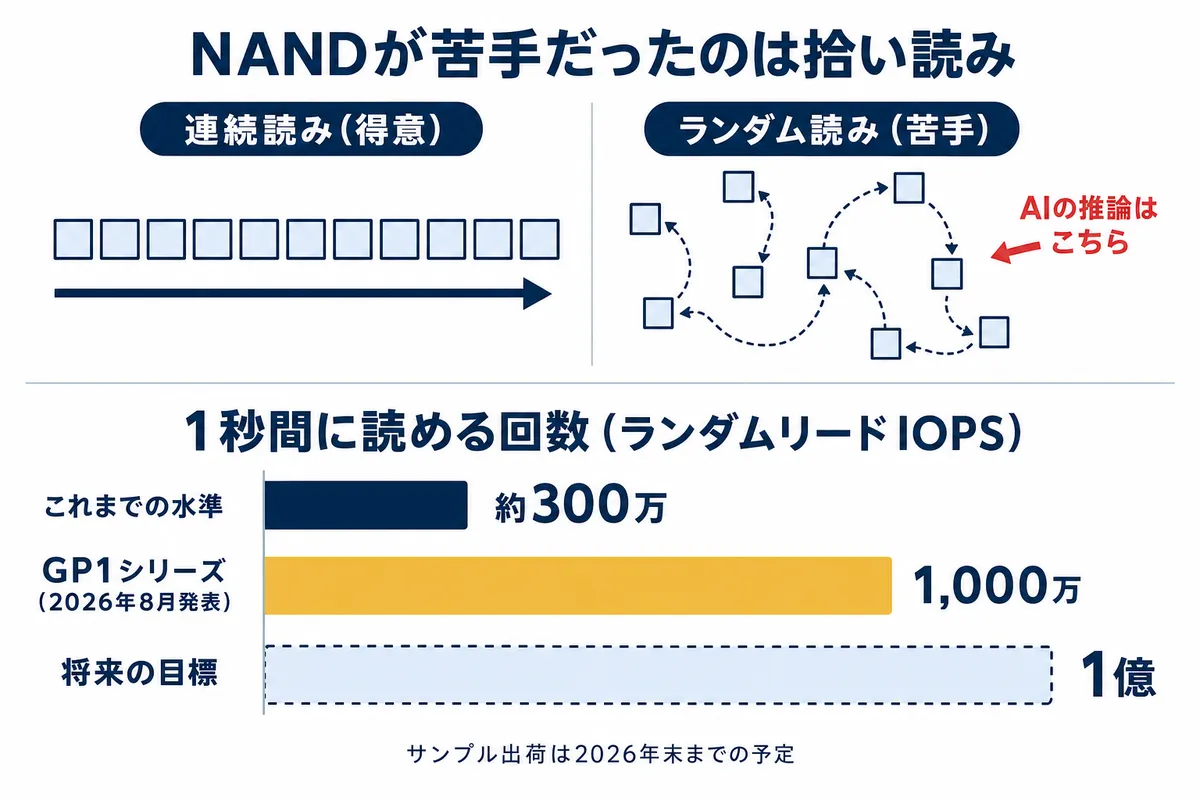

NANDフラッシュには昔から弱点がありました。動画のように連続したデータを読むのは得意でも、バラバラの場所に散らばったデータを拾い読みする「ランダムリード」が遅いのです。AIの推論はまさにこの拾い読みを大量に行います。
GP1シリーズは第2世代のXL-FLASHとPCIe 6.0を使い、512バイト単位で最大1,000万ランダムリードIOPSを実現するとしています。GPUからの直接アクセスにも対応し、最大50DWPDの高耐久です。さらに将来的に最大1億IOPSを目指した拡張を視野に設計されていると明記されています。

サンプル出荷は2026年末までに限定顧客向けに開始する予定とされており、まだ売上に立つ段階ではありません。ここは重要な前提です。技術発表と収益化の間には、必ず時間差があります。

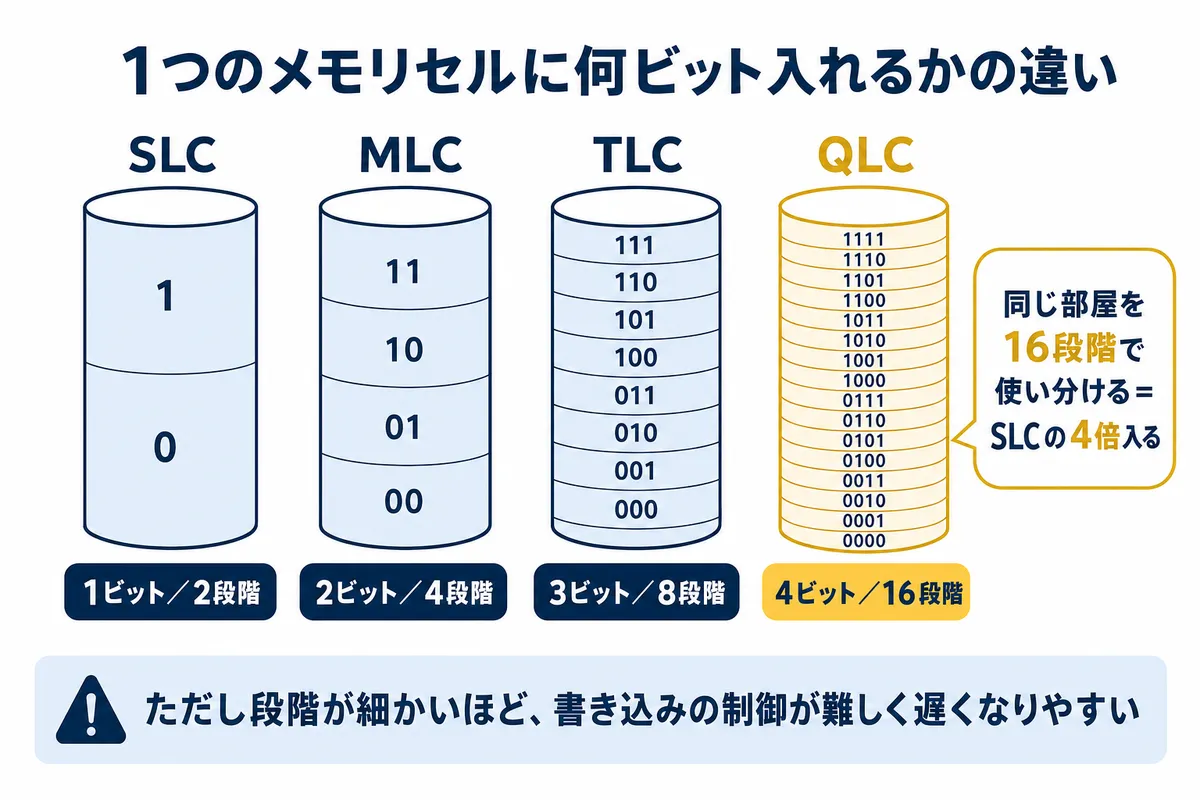

QLC|1つの部屋を16段階で使い分ける
容量を増やすもう一つの方法が、1つのセルに詰め込むビット数を増やすやり方です。
| 方式 | 1セルあたり | 電圧の段階 |
|---|---|---|
| SLC | 1ビット | 2段階 |
| MLC | 2ビット | 4段階 |
| TLC | 3ビット | 8段階 |
| QLC | 4ビット | 16段階 |

同じ部屋を16段階に区切って使えば、SLCの4倍の情報が入ります。ただし段階が細かいぶん、書き込むときの電圧制御がシビアになり、速度と寿命が落ちやすいという難点がありました。ここを積層数と回路側の改善で押し戻す、というのが各社の競争になっています。
【考察】この技術はキオクシアの何を変えるのか
ここからは公式発表を踏まえた筆者の考察です。断定ではなく、こう見ている、という整理としてお読みください。
差別化の中身は「技術の有無」ではなく「量産に持ち込む順番」
CBAも、300層超えの積層も、QLCも、他社が原理的に作れない技術ではありません。実際サムスン、SKハイニックス、マイクロンのいずれも同種の方向に進んでいます。差が出るのは、それを歩留まりを保ったまま量産ラインに乗せる順番です。
第10世代のサンプル出荷が2026年7月、CM10が7月末、GP1が8月初旬。この3か月に発表が固まっていること自体が、量産の目処が立った合図だと読めます。技術発表が単発ではなく、フラッシュメモリ本体 → SSD製品 → 特化型SSD、という順に積み上がっている点が重要です。
競合3社と比べたときの立ち位置
| 企業 | 主戦場 | AI局面での強み | 構造的な弱み |
|---|---|---|---|
| キオクシア | NAND専業 | NANDに全リソースを集中できる。CBAの先行 | HBMを持たない。NAND市況が崩れると逃げ場がない |
| サムスン電子 | DRAM・NAND・ファウンドリ | HBM4Eまで含めた総合力と資本力 | リソースが分散する |
| SKハイニックス | DRAM・NAND | HBMで先行。高い営業利益率 | 期待が株価に織り込まれやすい |
| マイクロン | DRAM・NAND | 米国拠点。政策的な追い風を受けやすい | 規模でサムスンに劣る |
キオクシアの特徴は「専業であること」に集約されます。これは強みと弱みの両方です。NANDだけに資源を集中できるから技術で先に出られる。一方で、NAND市況が悪化したときに支えてくれる別事業がありません。他社より振れ幅が大きくなりやすい構造だ、という理解が要ります。
可能性が本物になる条件と、崩れるとしたら

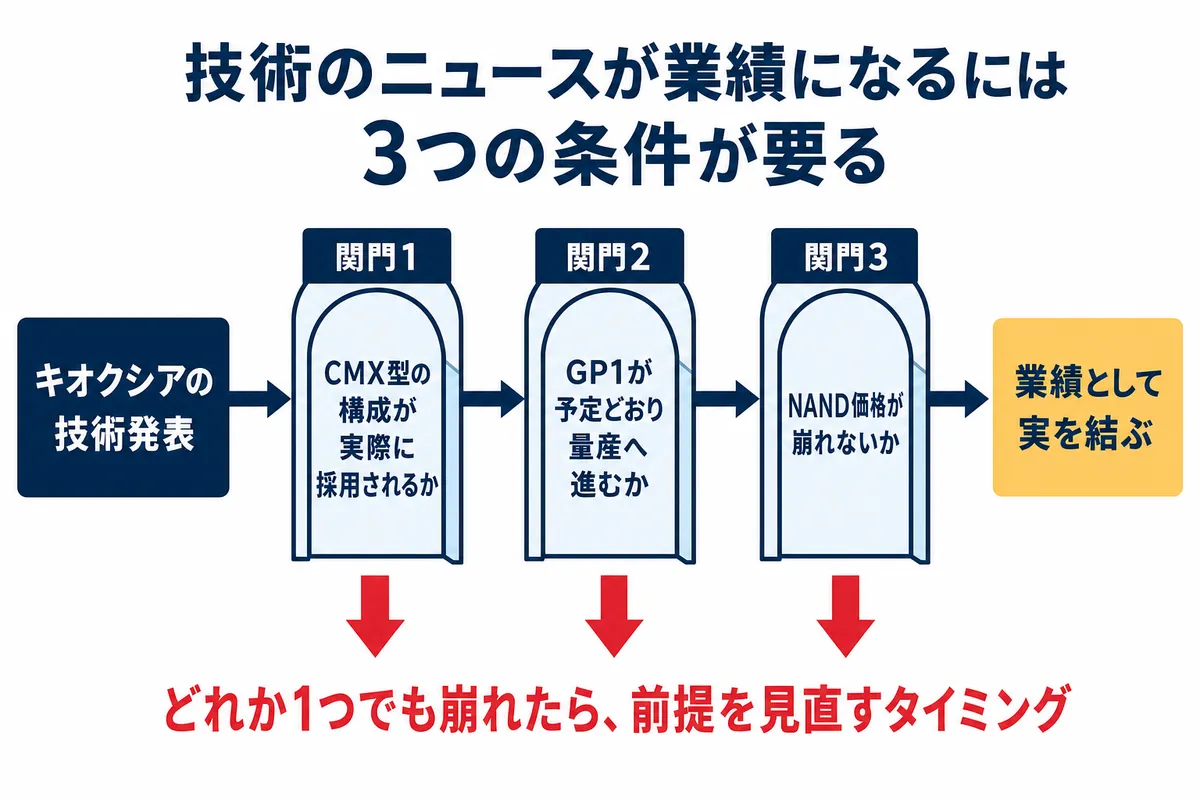

今回の一連の発表が業績として実を結ぶには、次の3つが要ると考えています。
① CMX型の構成が実際に採用されること。設計思想として提示された段階と、データセンターが実際にその構成で発注する段階は違います。
② GP1が予定どおりサンプルから量産へ進むこと。サンプル出荷は2026年末までの予定です。ここが遅れれば話が1年ずれます。
③ NAND価格が崩れないこと。メモリは供給が増えれば価格が落ちる市況品です。技術で勝っていても、市況が反転すれば利益は圧縮されます。

逆に言えば、この3つのどれかが崩れたときが、前提を見直すタイミングということになります。技術のニュースだけを追っていると、この見直しの合図を取り逃がします。
【考察】「消せないデータ」を抱える現場が増えている
もう一つ、需要側から見ておきたい視点があります。
AIのデータというとネット上の文章や画像を思い浮かべますが、実際に容量を押し上げているのは「普段は使わないが、消すこともできないデータ」です。分かりやすいのが医療分野です。
医療機関の画像データ(DICOM形式のCT・MRIなど)は、法令で一定期間の保存が求められます。内視鏡や術野の映像を4Kで記録すれば、1件あたりのデータ量は一気に増えます。これらは滅多に見返さない。しかし消せない。
この性質は、高価なHBMやDRAMの土俵ではありません。電源を切っても残り、容量単価が安く、必要なときだけ速く取り出せる——まさにNANDフラッシュが得意とする領域です。しかもAIで過去データを分析しようとした瞬間、「滅多に見返さない」はずのデータに大量のランダムアクセスが発生します。GP1が狙っているのは、まさにこの使われ方です。
医療に限らず、監視カメラ、自動運転の走行記録、金融の取引ログなど、法令や実務で「捨てられない」データを抱える分野は広がっています。AI需要をGPUの台数だけで見ていると、この裾野の広がりは見えません。
個別株の参考として見るときの注意点
この記事は技術の整理が中心ですが、それを投資判断に使うときの注意点を書いておきます。
- 技術の優位と株価は直結しません。直近の半導体決算では、営業利益率76%を出した会社が、市場予想に届かなかったという理由で当日9.6%下落しています。数字の良し悪しより「期待を超えたか」で動く局面です。
- 発表から売上計上までに時間差があります。GP1のサンプル出荷は2026年末予定です。今の株価に織り込まれているのは、まだ実績ではなく期待です。
- 株式分割の予定があります。キオクシアは2026年10月1日に1株を3株にする分割を決めています。分割前後で1株の値段の水準が変わるため、過去のチャートと単純比較できません。
- メモリは市況産業です。技術で先行していても、供給過剰になれば価格が下がり利益は圧縮されます。過去に何度も起きてきたことです。
各社の直近業績は「半導体決算まとめ|メモリ・ファウンドリ・CPU・製造装置の4〜6月期」に、キオクシア個別の分析は「キオクシア株は買いか?」にまとめています。メモリ3社の比較は「サムスン vs SKハイニックス vs マイクロン」をご覧ください。

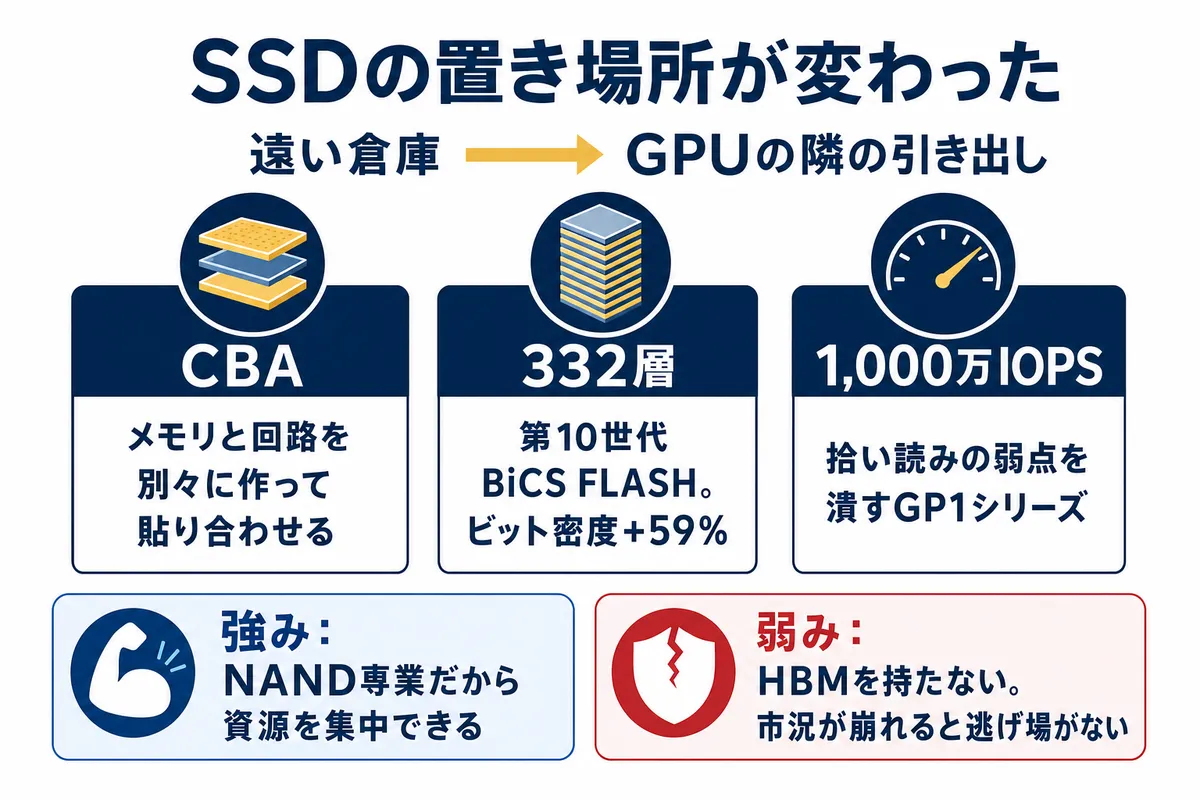

まとめ

キオクシアがAI関連で名前を聞くようになった理由は、SSDの置き場所が変わったからです。倉庫だったものが、GPUの隣に置かれる作業用の引き出しになりつつあります。
それを可能にしたのが、メモリと回路を別々に作って貼り合わせるCBA、332層まで積み上げた第10世代BiCS FLASH、そして拾い読みの弱点を潰しにいったGP1シリーズです。技術の話が、そのまま「なぜこの会社なのか」の答えになっているのがキオクシアの特徴だと思います。
一方で、専業ゆえに市況の影響を丸ごと受けること、発表と収益化には時間差があることも同時に見ておく必要があります。技術で納得したうえで、市況とタイミングは別物として見る。この二段構えが、この銘柄では特に要ると考えています。
あらためて、技術の全体像を分かりやすく解説されているもふもふ不動産さんの動画もぜひご覧ください。この記事より詳しい説明が入っています。
出典・参考
- もふもふ不動産(YouTube)https://youtube.com/watch?v=xwaMkeQMyJk/公式サイト https://mofmof-investor.com/
- キオクシア「第10世代BiCS FLASH™フラッシュメモリを採用したキオクシア初のPCIe® 6.0エンタープライズSSDの開発について」2026年7月30日
- キオクシア「AIアプリケーション向けSuper High IOPS SSD『KIOXIA GP1シリーズ』の開発について」2026年8月4日
- キオクシア「1Tb 3bit/cell BiCS FLASH™ 第10世代製品の設計開発」(技術トピックス)
- キオクシア 第10世代BiCS FLASH サンプル出荷開始に関する発表 2026年7月3日
- キオクシアホールディングス IR https://www.kioxia-holdings.com/ja-jp/ir.html
